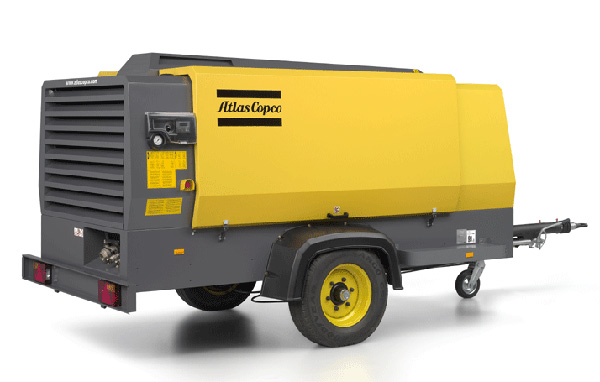

Компрессор XATS 377

Продукция → Компрессоры → Передвижные компрессоры → Atlas Copco

Базовое исполнение компрессора

Компрессор имеет одноступенчатый винтовой маслозаполненный компрессорный элемент производства Atlas Copco Airtec, приводимый в движение через гибкую муфту от дизельного двигателя. В компрессорном элементе отсутствуют впускные и выпускные клапана, что повышает надежность и безотказность работы. Винты компрессорного элемента абсолютно уравновешены, что обеспечивает низкий уровень шума и вибрации. Винтовой элемент обеспечивает постоянную производительность в течение всего срока службы, а его техническое обслуживание ограничивается заменой компрессорного масла и фильтров. Компрессор не требует наличия отдельного рессивера, поскольку пульсация нагнетаемого газа минимальна (компрессорный элемент выдает 120 порций газа в секунду).

Шестицилиндровый дизельный двигатель Caterpillar C7 Acert с электронной системой впрыска топлива оснащен турбонаддувом с регулируемой производительносью и интеркуллером. Топливная система двигателя надежно защищена от воды и загрязнений, присутствующих в некачественном топливе высокоэффективной системой фильтрации, состоящей из основного фильтра, опционального фильтра циклонного типа с влагосепаратором и топливным фильтром двигателя.

Система циркуляции компрессорного масла - двухконтурная, управляемая термостатом обеспечивает быстрый выход компрессора на рабочий режим, эффективное охлаждение и очистку компрессорного масла. Надежность компрессора повышена за счет исключения из схемы механического маслянного насоса и использования для подачи масла перепада давлений между давлением в рессивере и давлением в камере сжатия.

Установка смонтирована на прочном основании и закрыта шумопоглощающим кожухом. Кожух имеет две широко открывающиеся крышки для доступа к обслуживаемым агрегатам и узлам установки. Кожух и основание оцинковано и окрашено порошковым способом. Сжатый воздух поступает к потребителю через один 2” выходной патрубок. В стандартную комплектацию входит двойной ящик для инструмента. Установка оборудована топливным баком емкостью 293 литра.

Системы регулирования и контроля XATS377

Компрессор XATS 377 оборудован автоматической системой непрерывного регулирования производительности, которая состоит из пневмомеханического регулятора оборотов двигателя, впускного воздушного клапана и пневматической системы управления. Система управления чуствительна к изменению давления в рессивере-маслоотделителе, которое происходит при изменении потребления воздуха. При увеличении потребления происходит мгновенное падение давления в рессивере, на что система управления реагирует командами на увеличение оборотов двигателя и открытие впускного клапана. При уменьшении потребления воздуха обороты двигателя уменьшаются и прикрывается впускной клапан.

При закрытии впускного клапана уменьшается количество изначально всасываемого в компрессор воздуха, что снижает затраты мощности двигателя (а значит и топлива) на сжатие "лишнего воздуха". Наличие регулирующего клапана позволяет сузить диапазон изменения оборотов двигателя, снизить их максимальное значение, что повышает ресурс двигателя и снижает расход топлива. Система регулирования производительности обеспечивает соответствие количества производимого и потребляемого воздуха, что исключает сброс избыточного количества воздуха. Эффективное рабочее давление устанавливается в широких пределах поворотом рукоятки регулировки.

Система регулирования расхода топлива FuelXpert (опция по заказу) оптимизирует связь "производительность компрессора"-"потребление воздуха"-"количество топлива", делая ее более четкой и быстрой, уменьшая тем самым расход топлива при работе компрессора на режимах неполной загрузки.

Компрессор имеет электронную систему управления с выводом информации на двухстрочный жидкокристаллический дисплей.
Электронная система контроля объединяет данные, получаемые от двигателя с электронным управлением, компрессора и других агрегатов, и управляет работой двигателя, обеспечивая выявление отклонений от нормальной работы на раннем этапе их возникновения. Данные о работе выводятся на двухстрочный жидкокристаллический дисплей, расположенный на панели управления, где также имеется главный манометр и указатель уровня топлива. На дисплей выводится следующая информация: рабочее давление, уровень топлива, счетчик часов наработки, температура воздуха на выходе из компрессорного элемента и из выходного патрубка, давление масла двигателя, температура масла двигателя, число оборотов двигателя, уровень масла в компрессоре, уровень охлаждающей жидкости двигателя, состояние готовности к старту, состояние запуска, состояние не загруженности, состояние загрузки, состояние охлаждения, состояние аварийной остановки, состояние прогрева.

Шасси для xats377. Компрессор поставляется без шасси (для монтажа в грузовик) или на двухколесном шасси с тормозом наката и ручным стояночным тормозом с регулируемым по высоте или нерегулируемым дышлом с широким крепежным кольцом или шаровым креплением.

Технические характеристики XATS377

Условия эксплуатации

1. Минимальное давление в рессивере 4 бар
2. Максимальное давление в ресивере 11,8 бар
3. Максимальная рабочая температура окружающей среды + 50°C
4. Минимальная температура гарантированного запуска -10°C (без системы "зимний пакет")
5. Минимальная температура гарантированного запуска с системой "зимний пакет" -25°C (поставляется по заказу)
6. Минимальная рабочая температура окружающей среды - 35°C
7. Максимальная высота эксплуатации над уровнем моря 4000 м.

1. LLOYD,S ISO 9001, ISO14001 – сертификаты контроля качества и экологичности производства.
2. Соответствие стандартам по составу выхлопных газов 2004/26/EU Level IIIA и EPA Tier III.
3. Outdoor noise derective 2000/14/EC - соответствие стандарту по шуму для стран ЕС (с 1 Января 2002 года.)
4. Сертификат Соответствия по системе ГОСТ Р.
5. Инструкция по эксплуатации на компрессор и на двигатель на русском языке.
6. Каталог запасных частей с техническим англо-русским словарем.
