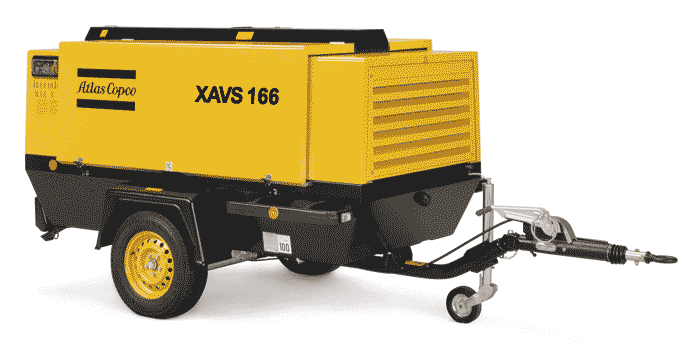

Передвижной компрессор XAVS 166

Продукция → Компрессоры → Передвижные компрессоры → Atlas Copco

1. Базовое исполнение компрессора XAVS 166

Компрессор XAVS 166 имеет одноступенчатый винтовой маслонаполненный компрессорный элемент производства Atlas Copco Airtec приводимый в движение через гибкую резиновую неразъемную муфту от дизельного двигателя с турбонаддувом марки Deutz. Установка смонтирована на прочном основании и закрыта прочным погодозащитным и шумопоглощающим кожухом. Кожух имеет две широко открываемые крышки для доступа к обслуживаемым агрегатам и узлам установки. Кожух и основание оцинковано и окрашено порошковым способом с высушиванием при температуре +200°С. Сжатый воздух поступает к потребителю через один 1,5” и три 3/4” выходные патрубки. Установка оборудована топливным баком емкостью 175 литров.

2. Системы управления и контроля

Управление осуществляется клапанами реагирующими на изменение рабочего давления в ресивере. При увеличении потребности в сжатом воздухе со стороны потребителя, система управления улавливает падение давления на выходе из компрессора и дает команду на увеличение числа оборотов двигателя и на открытие входного клапана. При уменьшении потребности в сжатом воздухе, система улавливает увеличение рабочего давления и снижает число оборотов двигателя и перекрывает входной клапан. Таким образом, система управления обеспечивает точное соответствие произведенного сжатого воздуха потребному. Рабочее давление устанавливается регулировочным клапаном. Электронная система контроля объединяет данные получаемые от двигателя с электронным управлением, компрессора и других агрегатов и управляет работой двигателя, обеспечивая выявление отклонений от нормальной работы на раннем этапе их возникновения. Данные о работе выводятся на четырехстрочный жидкокристаллический дисплей расположенный на панели управления, где также имеется главный манометр и указатель уровня топлива. На дисплей выводится следующая информация: рабочее давление, уровень топлива, счетчик часов наработки, температура воздуха на выходе из компрессорного элемента и из выходного патрубка, давление масла двигателя, температура масла двигателя, число оборотов двигателя, уровень масла в компрессоре, уровень охлаждающей жидкости двигателя, состояние готовности к старту, состояние запуска, состояние не загруженности, состояние загрузки, состояние охлаждения, состояние аварийной остановки, состояние прогрева и т.п.

Система управления обеспечивает предупреждение (сопровождающееся световой и звуковой сигнализацией) и если не была устранена причина то аварийный останов произойдет в случае: низкой или высокой температуры воздуха на выходе из компрессора, ненормального давления компрессорного масла, ненормального давления в ресивере, срабатывании вакуумного индикатора засоренности воздушных фильтров, высокой температуры воздуха после компрессорного элемента, отказа загрузочного клапана, высокой температуры охлаждающей жидкости, низкого давления масла двигателя, низкого уровня охлаждающей жидкости, низкого давления топлива, низкого уровня топлива и т.п.

3. Шасси

Двухколесное шасси с регулируемым по высоте дышлом и прицепным кольцом. Компрессор поставляется без шасси для монтажа в грузовик (шасси поставляется по заказу).

Технические характеристики XAVS 166

4. Ограничения

1. Минимальное рабочее давление 4 бар
2. Максимальное давление в ресивере 15,5 бар (компрессор не загружен, выходной клапан закрыт).
3. Максимальная рабочая температура окружающей среды + 50°C
4. Минимальная температура гарантированного запуска -10°C (без системы холодного старта).
5. Минимальная температура гарантированного запуска с системой холодного старта -25°C. (поставляется по заказу).
6. Минимальная рабочая температура окружающей среды - 40°C
7. Максимальная высота эксплуатации над уровнем моря 4000 м

8. Сертификаты, справки и документация XAVS 166

1. LLOYD,S ISO 9001, ISO14001 – сертификаты контроля качества и экологичности производства.
2. Соответствие стандартам по содержанию выхлопных газов 2004/26/EU Level IIIA и EPA TIER III.
3. Outdoor noise derective OND 2006 - соответствие стандарту по шуму для стран ЕС (с 1 Января 2006 года.)
4. Сертификат Соответствия по системе ГОСТ Р.
5. Инструкция по эксплуатации на компрессор и на двигатель на русском языке.
6. Каталог запасных частей с техническим англо-русским словарем.

В комплект поставки включен сервис-набор на первые 50 моточасов. Компрессор поставляется с заряженными аккумуляторами, заправленным маслами и хладагентом, полностью готовым к эксплуатации.
