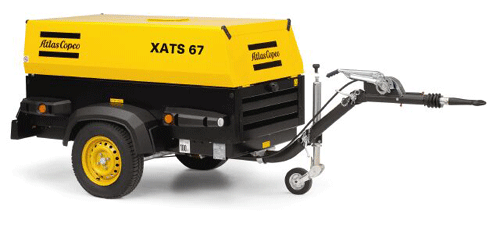

Компрессор XATS 67

Продукция → Компрессоры → Передвижные компрессоры → Atlas Copco

1. Преимущества и особенности передвижного компрессора XATS 67

1.1 Винтовые компрессорные элементы Atlas Copco обеспечивают ресурс до 40 тысяч моточасов до замены подшипников.
1.2 Двигатели Deutz (Германия) - надежны, экономичны, неприхотливы и имеют серьезную сервисную поддержку в России.
1.3 Высочайшая эффективность компрессора и двигателя обеспечивают минимальный расход топлива.
1.4 Конструкция компрессора обеспечивает легкий доступ ко всем узлам и большой набор дополнительных опций.
1.5 Прицепные компрессоры могут быть зарегистрированы в ГИБДД и беспрепятственно перевозиться по автодорогам.
1.6 Предварительная оцинковка и порошковая окраска предотвращают ржавчину, сохраняя послепродажную стоимость.
1.7 Стандартная гарантия составляет 2 года или 5 лет при заключении сервисного контракта.
1.8 Низкий уровень шума позволяет не нарушать санитарные нормы принятые в РФ.


2. Базовое исполнение компрессора XATS 67

Компрессор XATS 67 имеет одноступенчатый винтовой маслонаполненный компрессорный элемент производства Atlas Copco Airtec приводимый в движение через ременный привод от дизельного двигателя марки Deutz. Установка смонтирована на прочном основании и закрыта прочным погодозащитным и шумопоглощающим кожухом. Кожух открывается высоко вверх для доступа к обслуживаемым агрегатам и узлам установки. Кожух и основание оцинковано и окрашено порошковым способом с высушиванием при температуре +200°С. Сжатый воздух поступает к потребителю через два 3/4" выходных патрубка. Установка оборудована топливным баком емкостью 80 литров.

3. Системы управления и контроля

Управление осуществляется клапанами реагирующими на изменение рабочего давления в ресивере. При увеличении потребности в сжатом воздухе со стороны потребителя, система управления улавливает падение давления на выходе из компрессора и дает команду на увеличение числа оборотов двигателя и на открытие входного клапана. При уменьшении потребности в сжатом воздухе, система улавливает увеличение рабочего давления и снижает число оборотов двигателя и перекрывает входной клапан. Таким образом, система управления обеспечивает точное соответствие произведенного сжатого воздуха потребному. Рабочее давление устанавливается регулировочным клапаном.
Система управления обеспечивает предупреждение и если не была устранена причина то аварийный останов произойдет в случае: высокой температуры воздуха на выходе из компрессора, не нормального давления компрессорного масла, высокой температуры охлаждающей жидкости, низкого давления масла двигателя, низкого уровня охлаждающей жидкости.

4. Шасси. Компрессор XATS 67 поставляется без шасси (для монтажа в грузовик) или на двухколесном шасси с широким крепежным кольцом.

Технические характеристики

5. Ограничения


1. Минимальное рабочее давление 4 бар
2. Максимальное давление в ресивере 11,8 бар (компрессор не загружен, выходной клапан закрыт).
3. Максимальная рабочая температура окружающей среды + 50°C
4. Минимальная температура гарантированного запуска - 10°C (без системы холодного старта).
5. Минимальная температура гарантированного запуска с системой холодного старта -20°C (поставляется по заказу).
6. Минимальная рабочая температура окружающей среды - 30°C
7. Максимальная высота эксплуатации над уровнем моря 4000 м

6. Компрессор
Рабочее давление (избыточное)	бар	10,3
Производительность по ISO 1217 ed. 3. 1996	м3/мин	3,5
Количество ступеней сжатия	шт.	1
Емкость масляной системы компрессора	литр	8
Вынос масла на 100% мощности	г/час	0,57
Мощность шума по 2000/14 ЕС	дБ(А)	98
Шумовое давление по ISO 2151 на 7 метрах	дБ(А)	70
Количество постов ѕ дюйма	шт.	2
Количество постов большого диаметра	шт.	-
Максимальная наружная температура ***	°С	+45
7. Двигатель
Дизельный двигатель		Deutz
Модель		D2011L2
Нормы по выхлопу		Tier III
Число цилиндров	шт.	2
Мощность	кВт	21,6
Число оборотов максимум	об/мин	2400
Число оборотов минимум	об/мин	1850
Расход топлива
- на максимальной мощности	кг/ч	4,1
- на холостом ходу	кг/ч	1,9
Система охлаждения	тип	Масл.
Емкость системы охлаждения	литр	-
Емкость масляной системы	литр	8
Емкость топливного бака	литр	40
8. Габариты и вес
Длина с регулируемым дышлом	мм	3640
Длина с нерегулируемым дышлом	мм	3105
Ширина на шасси	мм	1330
Высота на шасси	мм	1252
Длина без шасси	мм	1884
Ширина без шасси	мм	960
Высота на опорах (салазках)	мм	1230
Высота без шасси	мм	970
Вес сухой с шасси	кг	700
Вес рабочий с шасси	кг	850
Вес рабочий на опорах (салазках)	кг	635

9. Сертификаты, справки и документация

1. LLOYD,S ISO 9001, ISO14001 – сертификаты контроля качества и экологичности производства.
2. Cоответствие стандартам по содержанию выхлопных газов 2004/26/EU Level IIIA и EPA Tier III.
3. Outdoor noise derective OND 2006 - соответствие стандарту по шуму для стран ЕС (с 1 Января 2006 года).
4. Сертификат Соответствия по системе ГОСТ Р.
5. Инструкция по эксплуатации на компрессор и на двигатель на русском языке.
6. Каталог запасных частей с техническим англо-русским словарем.
