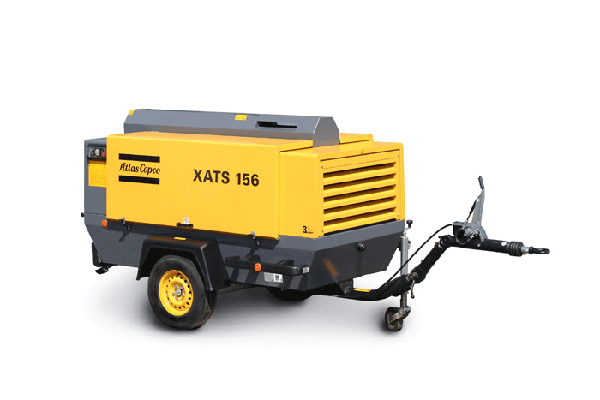

Компрессор XATS 156

Продукция → Компрессоры → Передвижные компрессоры → Atlas Copco

1. Базовое исполнение компрессора

Компрессор имеет одноступенчатый винтовой маслонаполненный компрессорный элемент производства Atlas Copco Airtec приводимый в движение через гибкую резиновую неразъемную муфту от дизельного двигателя с турбонаддувом марки Deutz. Установка смонтирована на прочном основании и закрыта прочным погодозащитным и шумопоглощающим кожухом. Кожух имеет две широко открываемые крышки для доступа к обслуживаемым агрегатам и узлам установки. Кожух и основание оцинковано и окрашено порошковым способом с высушиванием при температуре +200°С. Сжатый воздух поступает к потребителю через один 1,5” и три 3/4” выходные патрубки. Установка оборудована топливным баком емкостью 175 литров.

2. Системы управления и контроля

Управление осуществляется клапанами реагирующими на изменение рабочего давления в ресивере. При увеличении потребности в сжатом воздухе со стороны потребителя, система управления улавливает падение давления на выходе из компрессора и дает команду на увеличение числа оборотов двигателя и на открытие входного клапана. При уменьшении потребности в сжатом воздухе, система улавливает увеличение рабочего давления и снижает число оборотов двигателя и перекрывает входной клапан. Таким образом, система управления обеспечивает точное соответствие произведенного сжатого воздуха потребному. Рабочее давление устанавливается регулировочным клапаном.
Система управления обеспечивает предупреждение и если не была устранена причина то аварийный останов произойдет в случае: высокой температуры воздуха на выходе из компрессора, не нормального давления компрессорного масла, высокой температуры охлаждающей жидкости, низкого давления масла двигателя, низкого уровня охлаждающей жидкости.

3. Шасси

Компрессор поставляется без шасси (для монтажа в грузовик) или на двухколесном шасси с широким крепежным кольцом.

Технические характеристики

4. Ограничения

1. Минимальное рабочее давление 4 бар
2. Максимальное давление в ресивере 11,8 бар (компрессор не загружен, выходной клапан закрыт).
3. Максимальная рабочая температура окружающей среды + 50°C
4. Минимальная температура гарантированного запуска -10°C (без системы холодного старта).
5. Минимальная температура гарантированного запуска с системой холодного старта -20°C (поставляется по заказу).
6. Минимальная рабочая температура окружающей среды - 30°C
7. Максимальная высота эксплуатации над уровнем моря 4000 м

8. Сертификаты, справки и документация


1. LLOYD,S ISO 9001, ISO14001 – сертификаты контроля качества и экологичности производства.
2. Cоответствие стандартам по содержанию выхлопных газов 2004/26/EU Level IIIA и EPA Tier III.
3. Outdoor noise derective OND 2006 - соответствие стандарту по шуму для стран ЕС (с 1 Января 2006 года).
4. Сертификат Соответствия по системе ГОСТ Р.
5. Инструкция по эксплуатации на компрессор и на двигатель на русском языке.
6. Каталог запасных частей с техническим англо-русским словарем.
