BSC 2008-500F ES

ПродукцияКомпрессорыВинтовые компрессорыВинтовые компрессоры Fini

Компрессоры серии BSC разработаны для непрерывной работы в любых условиях, с особым вниманием к потреблению электроэнергии, малым сервисным затратам и стоимости владения в целом.

 Особенности:

• Винтовая система FS26 с низкой частотой вращения и отличными эксплутационными характеристиками;
• Клапан минимального давления изготовленный из устойчивого к коррозии материала, предотвращающего его заедание при нерегулярной эксплуатации;
• Трехфазный электродвигатель с автоматическим переключением обмоток “звезда” – “треугольник”;
• Цифровой контроллер “Easy TRONIC II” осуществляет управление всеми функциями компрессора. На дисплее отображается рабочее давление, режимы работы, температура масла, сообщения о неисправностях;
• Система охлаждения снабжена отдельным экономичным электрическим вентилятором. Функционирование системы охлаждения зависит от температуры винтовой системы компрессора;
• Масляный фильтр и фильтр-маслоотделитель “spin-on” могут легко быть заменены даже неспециалистами;
• Масляный сепаратор гарантирует отличную сепарацию масла, повышая эффективность тонкой очистки воздуха;
• Клиноременная трансмиссия (модели серии BSC) с системой натяжения имеет высокую долговечность

Наиболее пригодны данные компрессоры для снабжения сжатым воздухом небольших предприятий с постоянной небольшой потребностью в сжатом воздухе.

Cтандартная комплектация компрессорной установки BSC 2008-500F-ES включает:

• руководство по эксплуатации и техническому обслуживанию _ 1 шт.,
• антивибрационные подушки - 4 шт.,
• ключ для открывания дверец - 1 шт.,
• нагнетательная труба - 1 шт.,
• кран подачи воздуха - 1 шт.,
• тефлоновая лента - 1 шт.

pКаждый из компрессоров подвергается испытанию заводом-изготовителем и поставляется в состоянии готовности к установке и пуску в эксплуатацию. В компрессоре используется масло марки: SHELL CORENA D46.

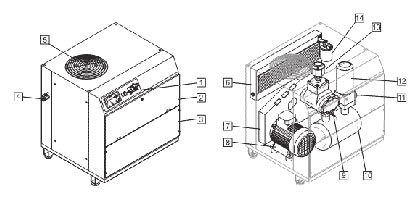

Основные составляющие компрессора BSC 2008-500F-ES (рис.1):

1) Панель управления

2) Отсек электрооборудования

3) Камера всасывания

4) Кран подачи воздуха

5) Вытяжной вентилятор

6) Воздушномасляный радиатор

7) Плита винта двигателя / натяжитель

8) Электродвигатель

9) Винтовой компрессор

10) Маслобаксепаратор

11) Клапан минимального давления

12) Фильтр-сепаратор масла

13) Воздушный фильтр / Регулятор всасываемого воздуха

14) Масляный фильтр.

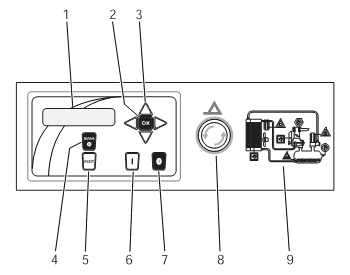

Панель управления (рис.2). Через электронный блок осуществлятся управление всеми функциями запуска и выключения компрессора. На блок выводятся также сигнализация о неисправной работе и функционирования и выполнении операций технического обслуживания на компрессоре.

1) Дисплей для отображения информации

2) Клавиша OK используется для подтверждения вводимых данных

3) Клавиши-стрелки: используются для просмотра меню

4) Индикатор аварийной сигнализации

5) Клавиша Reset (Сброс)

6) Клавиша ON/I: используется для включения машины

7) Клавиша OFF/0: используется для выключения машины

8) Кнопка аварийного останова: используется для мгновенной остановки компрессора

9) Мнемосхема установки/Сигнализация о необходимости выполнения техобслуживания.

Работа компрессора регулируется датчиком давления, обеспечивающим выключение машины при достижении максимального давления и повторное ее включение, когда давление падает ниже заданного минимального порога. Остановка машины осуществляется с запаздыванием, т.е. не сразу при достижении максимального давления, а через определенный промежуток времени, в течение которого прекращается расход воздуха.

Технические характеристики

Атрибут Характеристики
Производительность, м3/мин: 2,3
Давление, бар: 8
Мощность двигателя, кВт: 15
Уровень шума, дБ: 72
Масса, кг: 433
Габаритные размеры (Д×Ш×В), см: 200×70×153
Напряжение сети / фаза: 380 / 3
Выходной фланец, дюйм: 0,75
