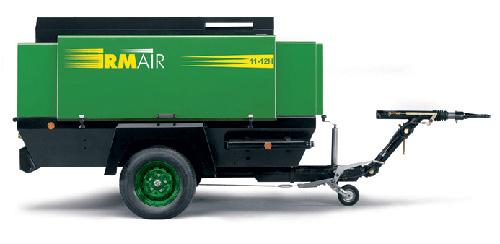

Компрессор IRMAIR 11-12H

ПродукцияКомпрессорыПередвижные компрессорыIrmair

1. Технические характеристики компрессорной станции IRMAIR 11-12H

1. Компрессор


Рабочее давление (избыточное)

бар

12

Производительность по ISO 1217 ed. 3. 1996

м3/мин

10,4

Емкость масляной системы компрессора

литр

8

Шумовое давление по 2000/14 EC

дБ(А)

<99

Количество постов 3/4 дюйма

шт

3

Количество постов 1 1/2 дюйма

шт

1



2. Двигатель



Дизельный двигатель

-

Deutz

Модель

-

TCD2013L04

Нормы по выхлопу



COM III

Мощность

кВт

104,0

Число оборотов максимум

об/мин

2200

Число оборотов минимум

об/мин

1550

Емкость топливного бака

литр

175




3. Габариты и вес



Длина с регулируемым дышлом

мм

4546

Длина с нерегулируемым дышлом

мм

4380

Ширина на шасси

мм

1770

Высота на шасси

мм

1780

Вес рабочий с шасси

кг

1850


2. Базовая комплектация компрессора IRMAIR11-12H
Компрессор IRMAIR 11-12H имеет одноступенчатый, винтовой, маслонаполненный, компрессорный элемент производства Atlas Copco Airtec (Бельгия-Швеция), приводимый в движение через гибкую резиновую неразъемную муфту от дизельного двигателя марки Deutz (Германия). Связка двигатель-компрессор смонтирована, через резиновые виброопоры на прочном основании и закрыта прочным погодозащитным и шумопоглощающим кожухом. Кожух открывается высоко вверх для легкого доступа к обслуживаемым агрегатам и узлам установки. Кожух оцинкован и окрашен порошковым способом. Сжатый воздух поступает к потребителю через три стандартных 3/4" выходных патрубка. Установка IRMAIR11-12H оборудована топливным баком емкостью 175 литров. Компрессор IRMAIR11-12H может поставляться как без шасси (для монтажа в грузовик) так и на одноосном шасси с широким крепежным кольцом или шаровым автомобильным креплением. Шасси может быть укомплектовано дорожной сигнализацией и системой тормозов для безопасной транспортировки в прицепе за автомобилем.

3. Системы управления и безопасности компрессора IRMAIR11-12H
Компрессор IRMAIR 11-12H оснащен автоматической системой регулирования производительности с пневматической системой управления. Производительность компрессора регулируется путем изменения оборотов двигателя и проходного сечения впускного клапана компрессорного элемента. При увеличении потребления сжатого воздуха происходит мгновенное падение давление в ресивере-маслоотделителе на что система управления отвечает командой на увеличение числа оборотов двигателя и открытие входного клапана компрессора. При уменьшении потребления воздуха давление в ресивере-маслоотделителе мгновенно увеличивается и система управления посредством пневмомеханических клапанов снижает обороты двигателя и уменьшает проходное сечение впускного клапана вплоть до его полного закрытия при отсутствии потребления. Таким образом обеспечивается постоянное соответствие количества производимого и потребляемого воздуха и поддержание установленного рабочего давления. Система автоматической регулировки производительности обеспечивает экономию топлива за счет отсутствия сброса "лишнего воздуха" в атмосферу и гарантирует высокую скорость реакции на изменение воздухопотребления и рабочего давления.
Эффективное рабочее давление компрессора IRMAIR 11-12H устанавливается в пределах 8.5-12 бар поворотом рукоятки регулировки.

Система безопасности выдает предупреждение в случае:
- отклонения от нормы температуры компрессорного масла;
- отклонения от нормы давления и температуры масла двигателя;
- отсутствия зарядки аккумуляторной батареи.
Если причина появления аварийного предупреждения не устранена, происходит останов компрессора.

4. Основные преимущества передвижного компрессора IRMAIR 11-12H

- прочная и продуманная немецкая конструкция всей установки,
- высокая надежность благодаря использованию комплектующих лучших мировых производителей (винтовой элемент Atlas Copco (Швеция-Бельгия), двигатель Deutz (Германия),
- эффективность компрессора, двигателя и системы управления обеспечивают минимальный расход топлива,
- конструкция компрессора обеспечивает высокую сервисопригодность,
- прицепные компрессоры могут быть зарегистрированы в ГИБДД и беспрепятственно перевозиться по автодорогам,
- оцинковка корпусных деталей и порошковая окраска предотвращают ржавчину, сохраняя сохранность кузова.
- низкий уровень шума,

5. Опции (поставляются по заказу)

- магистральная масленка,
- система холодного пуска до минус 200С,
- ящик для инструментов,
- внешняя катушка со пневмошлангом 3/4 дюйма.
- дополнительный воздушный картридж
- охладитель влагоотделитель (поставляется не смонтированным).

6. Сертификаты, справки и документация на компрессор IRMAIR 11-12H

  1. LLOYD,S ISO 9001, ISO14001 – сертификаты контроля качества и экологичности производства.
  2. Exhaust emmission standard 97/68/EC – соответствие стандарту по содержанию выхлопных газов TIER-3 (COM-3)
  3. Outdoor noise derective OND 2006 - соответствие стандарту по шуму для стран ЕС (с 1 Января 2006 года).
  4. Сертификат Соответствия по системе ГОСТ Р.
  5. Инструкция по эксплуатации на компрессор и на двигатель на русском языке.
  6. Каталог запасных частей с техническим англо-русским словарем.
  7. Одобрение типа транспортного средства



7. Ограничения

Мин. давление 4 бар.
Макс. давление в ресивере 8.5 бар (компрессор не загружен, выходной клапан закрыт).
Макс. рабочая температура окружающей среды плюс 50°C.
Мин. температура гарантированного запуска минус 10°C. (без системы холодного старта).
Мин. температура гарантированного запуска с системой "Зимний пакет" минус 20°C. (поставляется по заказу).
Мин. рабочая температура окружающей среды минус 35°C.
Макс. высота эксплуатации над уровнем моря 4000 м.
