CUBE 7 TA

Продукция → Компрессоры → Винтовые компрессоры → Винтовые компрессоры Fini

Ротационный компрессор CUBE 7-TA предназначен для непрерывной работы в промышленных условиях в любых рабочих режимах. Данный компрессор особенно актуален для снабжения сжатым воздухом небольших предприятий с постоянной и небольшой потребностью в сжатом воздухе.

Компрессор CUBE 7-TA имеет гарантийный срок на машину в целом составляющий 3000 часов работы, измеряемых счетчиком наработки, но не более 12 месяцев с момента поставки.

Компрессор CUBE 7-TA укомплектован следующими принадлежностями:

- руководство по эксплуатации и техническому обслуживанию,
- антивибрационные подушки,
- ключ для открывания отсека электрооборудования,
- труба для слива конденсата/масла.

Каждый компрессор подвергается испытанию на заводе-изготовителе и поставляется в состоянии готовности к установке и пуску в эксплуатацию. В компрессоре используется масло марки: Rotenenergi Plus.

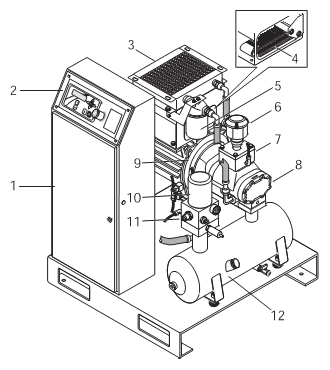

Описание компрессора (рис. 1). Компрессор состоит из следующих основных частей:

1) Электрооборудование

2) Пульт управления

3) Воздушно-масляный радиатор

4) Промежуточный охладитель (только на мод.Cube10)

5) Масляный фильтр

6) Воздушный фильтр

7) Регулятор всасываемого воздуха

8) Винтовой компрессор

9) Электродвигатель

10) Фильтр-сепаратор масла

11) Клапан минимального давления

12) Маслобак-сепаратор.

Панель управления. Электронный блок позволяет осуществлять управление всеми функциями запуска и выключения компрессора. На блок выводятся также сигнализация о неисправной работе и информация о режимах функционирования и выполнении операций технического обслуживания на компрессоре. Изменяемые параметры (рис.2):

1) ID блока управления

2) Счетчик времени

3) История данных об ошибках

4) Температура в винтовой паре

5) Температура включения вентилятора

6) Продолжительность цикла работы без нагрузки

7) Автоматический пуск

8) Внутренний контроль последовательности фаз

9) Язык

10) Датчик давления

11) Аварийная сигнализация.

Работа компрессора регулируется датчиком давления, обеспечивающим выключение машины при достижении максимального давления и повторное ее включение, когда давление падает ниже заданного минимального порога. Остановка машины осуществляется с запаздыванием, т.е. не сразу при достижении максимального давления, а через определенный промежуток времени, в течение которого прекращается расход воздуха.

Технические характеристики
